Esta guía fue desarrollada originalmente como referencia de aprendizaje para la asignatura de Arquitectura y Organización de Computadores; sin embargo, la guía ha evolucionado lo suficiente para servir de introducción a los conceptos más básicos de z80 assembly.

A lo largo de la guía trataremos con los elementos básicos del funcionamiento del chip z80 Zilog que vamos a utilizar (pila, memoria, color, etc.); así como las instrucciones más básicas y códigos de referencia en los que poder basarnos.

El objetivo de esta guía es servir como base y referencia en caso de dudas a lo largo del desarrollo (como principiante) de programas en este sistema.

En caso de querer profundizar, se añadirá un apartado con links de interés al final del documento.

Para Empezar

Instalación del emulador/compilador de z80 (en caso de no tener uno):

Instalar Visual Studio Code
Instalar extensión de VS Code: DeZog (Debugger)
Instalar extensión de Vs Code: Z80 Macro-Assembler (Intellisense)

Documentación de DeZog (en caso de dificultades)

REGISTROS

A	F	ACUMULADOR	FLAGS
B	C	(DJNZ)	-
D	E	-	-
H	L	(DIR)	(DIR)
SP		STACK POINTER
PC		PROGRAM COUNTER
IX		DIR
IY		DIR
I		INTERRUPT VECTORS (DI)
R		MEMORY REFRESH

SE PUEDEN UTILIZAR PARA SU USO ESPECÍFICO Y PARA GUARDAR VALORES

REGISTRO ACUMULADOR PARA OPERAR Y COMPARAR

REGISTROS PARA DIRECCIONAMIENTO INDIRECTO CON DESPLAZAMIENTO

NO USAR

EXISTEN OTROS REGISTROS POR CADA REGISTRO DOBLE, PERO NO VAMOS A UTILIZARLOS

Tipos de valores en direcciones de memoria (y cuando los usaremos):

Hexadecimal (normalmente en direcciones de memoria) >>> Utilizar $ antes
Binario (normalmente en operaciones lógicas) >>>> Utilizar % antes
Decimal (normalmente en operaciones matemáticas)

Cabe destacar que todos estos tipos de datos son válidos para cualquier operación, simplemente estandarizamos lo que haremos con cada una para evitar confusiones.

Tamaño de los registros:

Individuales: 8 Bits (1 byte)
Dobles: 16 bits (2 bytes) > Los registros IX e IY se pueden dividir en ‘IXh’ e ‘IXl’ (High and low, registros de 8 bits).

Shadow Registers (Registros fantasma)

Marcados por '

A' F' B' C' D' E' H' L'

Funcionan como una segunda forma del registro y sirven para almacenar registros cuyo valor se perderá, sin usar la pila.

La instrucción EXX cambia BC, DE y HL por BC' DE' HL'; aunque no la utilizaremos.

FLAGS Y SALTOS BÁSICOS

Los flags son bits que pueden ser 0 o 1 y determinan que una operación o comparación previa ha dado un resultado particular. A nivel práctico, utilizaremos estas comparaciones como si fuesen un if().

Reglas

arg1 > a Carry set

arg1 <= a Carry reset

arg1 == a Zero set

arg1 != a Zero reset

Casos y Ejemplos

Las comparaciones y operaciones semejantes se hacen siempre sobre el registro acumulador (A). Una flag está set cuando se convierte en 0 y reset cuando se convierte en 1. Si una operación no hace que el flag pase a set entonces se hará reset al flag.

Flag Zero Flag Carry Acumulador

inc 255 Set Set 1

dec a Set Set 1

sub a Set Reset x

cp a Set Reset x

Dec e Inc no activan el carry flag incluso si nos llevamos algo.

Condiciones

jr	jr z,addr1	jump if zero flag set
	jr nz,addr1	jump if zero flag reset
	jr c,addr1	jump if carry flag set
	jr nc,addr1	jump if carry flag reset
ret	ret (n)flag,addr1	ret if flag (re)set
jp	jp (n)flag,addr1	jp if flag (re)set
call	call (n)flag,addr1	call if flag (re)set

INSTRUCCIONES BÁSICAS

LD

        ld A, 4        ;cargo un número en A
        ld B, A        ;hago que B apunte al valor almacenado en A
        ld HL,addr1        ;cargo el valor de dentro de la dirección de memoria de HL en IX
        ld (IX), A        ;cargo dentro de ix el valor almacenado a A

INC

inc C ;hace C = C + 1

DEC

dec C ;hace C = C - 1

ADD

        ld A, 4        ; cargo 4 en A
        ld B, 5        ; cargo 5 en B
        add A, B        ; A = A + B
        add B                ; A = A + B

Esto también funciona con registros dobles

SUB

        ld A, 4        ; cargo 4 en A
        ld B, 5        ; cargo 5 en B
        sub B                ; A = A - B

INSTRUCCIONES LÓGICAS

Las operaciones lógicas se hacen bit a bit sobre los 8 bits del registro A (El bit 0 de A con el bit 0 del operando… así hasta el bit 7).

AND

Realiza la operación lógica mostrada a continuación sobre el registro A y el registro simple introducido:

AND
A	B	Resultado
0	0	0
0	1	0
1	0	0
1	1	1

and C ;hace A = A AND C

OR

Realiza la operación lógica mostrada a continuación sobre el registro A y el registro simple introducido:

OR
A	B	Resultado
0	0	0
0	1	1
1	0	1
1	1	1

or C ;hace A = A OR C

XOR

Realiza la operación lógica mostrada a continuación sobre el registro A y el registro simple introducido:

XOR
A	B	Resultado
0	0	0
0	1	1
1	0	1
1	1	0

xor C ;hace A = A XOR C

VARIABLES

Labels

Nombre que se le asigna a la dirección de memoria que contenga la instrucción a continuación del label, excepto que exista la directiva EQU. Por ejemplo:

label_example: EQU 5 ;hace que label_example valga 5

independientemente de la dirección en la que esté.

label_example:

ld C, 8

label_example:

jp lable_example

DEFB / db

Define byte > 1 byte (8 bits) inicializado con el valor introducido en la dirección de memoria indicada por una label. La dirección de memoria de todos los que se introduzcan a partir del primer byte equivale a la dirección del primero más su posición:

1º Dirección de la label + 0

2º Dirección de la label + 1

3º Dirección de la label + 2

…

array:

.db 1, 4, 7, 2, 252 ;según del compilador se puede omitir el punto

variable:

.DEFB 0

DEFW / dw

Define word > 2 bytes (16 bits) inicializados con el valor (o valores) introducido en la dirección de memoria indicada por una label. La dirección de memoria de todos los que se introduzcan a partir del primer byte equivale a la dirección del primero más su posición:

1º Dirección de la label + 0

2º Dirección de la label + 1

3º Dirección de la label + 2

array:

.dw 1 2, 7 8, 134 2, 0 252 ;misma omisión del punto

array_de_2:

.DEFW 0 0

DEFS / ds

Define space > Un número determinado de bytes inicializados (todos) con el valor introducido en la dirección de memoria indicada por una label. La dirección de memoria de todos los que se introduzcan a partir del primer byte equivale a la dirección del primero más su posición:

1º Dirección de la label + 0

2º Dirección de la label + 1

3º Dirección de la label + 2

array_de_8_a_0:

.ds 8, 0 ; esto sería: 0, 0, 0, 0, 0, 0, 0, 0 y posible omisión

array_de_3_a_4:

.DEFS 3, 4 ; esto sería: 4, 4, 4

PILA

El Stack Pointer (sp) siempre apunta al último elemento almacenado en la pila. La pila crece mediante decrementar la posición de memoria y se eliminan valores mediante aumentar la posición de memoria.

La pila, además, almacena registros dobles (16 bits); por tanto, incrementa o aumenta de 2 en 2.

También debemos saber que se encuentra en la RAM y si inicializamos SP en $0 nos quedará algo como lo visto en la siguiente tabla:

Memoria	Valor
$FFF8	$A38B
$FFFA	$EAFD
sp > $FFFC	04 \| 05
$FFFE	02 \| 03
$0000	00 \| 01

Una de las cosas importantes que debemos saber es que, al añadir un nuevo elemento a la pila, primero se mueve el puntero y luego se añade el valor. Al inicializar la pila en $0000, nunca se guarda nada en $0000, sino en $FFFF y $FFFE y de ahí para abajo; porque la dirección $0000 es ROM no RAM.

PUSH

En memoria, vista de posición menor a mayor, se guarda la Rd y luego la Ri:

Decrementa SP
Inserta Registro izquierdo
Decrementa SP
Inserta Registro derecho

POP

Funciona de manera inversa:

Inserta Registro derecho
Incrementa SP
Inserta Registro izquierdo
Incrementa SP

INSTRUCCIONES CON BITS

BIT

Comprueba el estado (set o reset) de un bit en específico y modifica el flag Z; sii el bit comprobado es 0, el flag Z se pone a 1 y al revés.

Recibe:

Valor del 0 al 7 (posición a comprobar)
Un registro o un número de 8 bits (que comprobar comprobar)

bit 1, C ;C = 0 1 0 0 1 0 1 1

SET

Pone el estado set a un bit en específico

Recibe:

Valor del 0 al 7 (posición que cambiar a set)
Un registro o un número de 8 bits (que comprobar comprobar)

set 2, C ;nuevo C = 0 1 0 0 1 1 1 1

RES

Pone el estado reset a un bit en específico

Recibe:

Valor del 0 al 7 (posición que cambiar a reset)
Un registro o un número de 8 bits (que comprobar comprobar)

res 6, C ;nuevo C = 0 0 0 0 1 0 1 1

ZONAS DE MEMORIA

Pixeles (Pantalla)

$4000

Tamaño = 192 filas x 32 columnas = 6144 = $1800

Bitmaps para spriting

Atributos (Pantalla)

$5800

Tamaño = 24 filas x 32 columnas = 756 = $300

Teclado, Bordes y Sonido

Es un puerto I/O aislada, en un dispositivo que se llama ULA, que maneja el teclado, el borde y el sonido:

$fe

Inicializar Código y Pila

Inicializamos el código y la pila en estas posiciones, pero es remarcable que no es necesario que sea así.

Código: (org $8000) > $8000

Pila: (sp 0) > $00

FLAGS AVANZADAS

Registro F

Comprueba el estado (set o reset) de un bit en específico para saber el estado de la flag a la que representa. Estas son:

Registro F
Bit 7	Bit 6	Bit 5	Bit 4	Bit 3	Bit 2	Bit 1	Bit 0
S	Z	F5	H	F3	P/V	N	C

Donde:

C (Carry) >>> Set si el resultado de una operación no cabe en un registro.

Z (Zero) >>> Set si el resultado de una operación es 0

N (Subtract) >>> Set si la operación ha sido una resta

S (Sign) >>> Set si el valor del complemento a 2 en negativo

P/V >>> Si paridad impar en operaciones lógicas (número impar de unos en byte) o Overflow de complemento a 2 en operaciones matemáticas (es decir, el complemento a 2 no cabe en 1 registro)

Las llamadas (solo funcionales con jp y call) a los flags que no hemos visto previamente son:

Para Sign >>> s

Para Subtract >>> n

Para Paridad >>> pe >>> Set si Parity Even (Paridad Par)

>>> po >>> Set si Parity Odd (Paridad Impar)

MANIPULACIÓN DE BITS

Shift Bit Instructions

Para % 0 0 0 0 1 1 0 1, si rotamos hacia la derecha:

Opción 1:

% 1 0 0 0 0 1 1 0 > El bit original se mueve

Opción 2:

% 0 0 0 0 0 1 1 0 > El bit original se vuelve 0

Si rotamos a la izquierda:

Opción 1:

% 0 0 0 1 1 0 1 1 > El bit original se mantiene

Opción 2:

% 0 0 0 1 1 0 1 0 > El bit original se vuelve 0

SLA

sla 8_bit_register

Rota hacia la izquierda y:

El bit 7 (el que desaparece) va al carry flag

El bit 0 (el nuevo) reset (se pone a 0)

SRA

sra 8_bit_register

Rota hacia la derecha y:

El bit 0 (el que desaparece) va al carry flag

El bit 7 (el nuevo) reset (se pone a valor original)

SRL

srl 8_bit_register

Rota el registro a la derecha y:

El bit 0 (el que desaparece) va al carry flag

El bit 7 (el nuevo) reset (se pone a 0)

Rotate Bit Instructions

Para % 0 0 0 0 1 1 0 1, si rotamos hacia la derecha:

% 1 0 0 0 0 1 1 0

Si rotamos a la izquierda:

% 0 0 0 1 1 0 1 0

Imaginar el byte como una tira continua (p.ej. pegada a un cilindro).

rl 8_bit_register

Rota registro a la izquierda y:

El bit 7 (el que desaparece) se pone en el carry flag

El bit 7 (el nuevo) se pone a 0

RLA

RL del registro A

RLC

rlc 8_bit_register

Rota registro a la izquierda y:

El bit 7 va al bit 0

El bit 0 va al carry flag

Para % 1 1 1 1 0 0 0 0, RLC resultaría en:

% 1 1 1 0 0 0 0 1 y el carry seria 1

RLCA

RLC del registro A

rr 8_bit_register

Rota registro a la derecha y:

El bit 7 (el nuevo) se convierte en el valor que tenía el carry flag

El bit 0 (el que desaparece) se pone en el carry

RRA

RR del registro A

RRC

rrc 8_bit_register

Rota registro a la derecha y

El bit 0 va al bit 7

El bit 0 va al carry flag

RRCA

RRC del registro A

COLORES

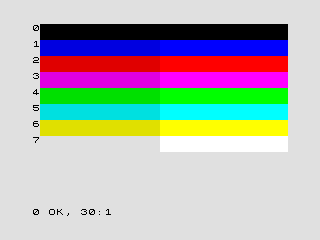

Los colores en z80 están determinados por el siguiente gráfico, donde la combinación de 8 bits genera el número que deberemos asignar a las correspondientes coordenadas en la pantalla para poner un cuadrado del color en esa posición.

Donde:

F (Flash) determina el modo >>> Set Parpadean los colores de Paper e Ink

>>> Reset se muestra el Ink sobre el Paper

B (Brightness) determina el brillo del color >>> Set para claros

>>> Reset para oscuros

P2 a P0 (Paper) determina el color del fondo (en binario)

I2 to I0 (Ink) determina el color principal (en binario)

Un ejemplo sería el color rojo claro:

F	B	PAPER			INK
0	1	0	1	0	0	0	0

Otro ejemplo sería parpadear entre amarillo y verde claros:

F	B	PAPER			INK
1	1	1	0	0	1	1	0

INSTRUCCIONES AVANZADAS

CPI

Realiza el código a continuación:

        cp (HL)
        dec HL
        dec BC

LDI

Realiza el código a continuación:

        ld (DE), (HL)
        inc DE
        inc HL
        dec BC

LDIR

Realiza LDI hasta que BC sea 0

LDD

Realiza el código a continuación:

        ld (DE), (HL)
        dec DE
        dec HL
        dec BC

LDDR

Realiza LDD hasta que BC sea 0

SBC

Guarda en el registro A (o HL, para 16 bits) el resultado de restar la suma del segundo operando y el valor del carry flag al registro A (o HL, para 16 bits).

sbc A, 8_bit_register

sbc HL, 16_bit_register

ADC

Guarda en el registro A (o HL, para 16 bits) el resultado de la suma del segundo operando, el registro A (o HL, para 16 bits) y el valor del carry flag.

sbc A, 8_bit_register

sbc HL, 16_bit_register

NÚMEROS NEGATIVOS - Complemento a 2

En la representación de números negativos en binario utilizamos complemento a 2. Para ello, tomamos un número en binario e intercambiamos los 1s por 0s y los 0s por 1s. En el ejemplo siguiente convertimos 5 a negativo (251):

% 0000 0101 >> Intercambiamos >> % 1111 1010 +1

Sin embargo, en z80 no acabamos aquí, el procesador suma 256 (%1 0000 0000) al número en cuestión para almacenarlo como negativo.

Puedes cargar negativos directamente con LD:

ld A, -10 ;sin embargo, es más recomendable el hacer negativos

Hay 2 formas de hacer negativos en z80:

Complemento a 2 (recomendada)
neg ;función que devuelve el negativo del número almacenado en A0

El complemento a dos en z80 se hace así

ld A, 5 ;en A ahora hay un 5, es decir %00000101

Para convertir el 5 en negativo, invertimos los 1 y los 0

xor A ;utilizamos el o exclusivo para convertirlo en %11111010

;otra opción:
cpl ;intercambiamos 1 y 0 del registro A

Y luego sumamos 1

inc A ;ahora tenemos %11111011

LEER TECLADO

La lectura de teclado en Z80 funciona leyendo bits de las direcciones de memoria de la siguiente tabla.

	Bit
Puerto	0	1	2	3	4
$FEFE	Shift	Z	X	C	V
$FDFE	A	S	D	F	G
$FBFE	Q	W	E	R	T
$F7FE	1	2	3	4	5
$EFFE	0	9	8	7	6
$DFFE	P	O	I	U	Y
$BFFE	Enter	L	K	J	H
$7FFE	Space	Sym	M	N	B

tecla_pulsad: db. 0 ; Variable donde guardar la última tecla

leer_Teclas:

push BC ; Guardamos en la pila el valor original del registro BC
push DE ; Guardamos en la pila el valor original del registro DE
ld HL, tecla_pulsad ; Cargamos la dirección de la variable donde almacenamos la última tecla pulsada

lecturaT: ; Leer
ld BC, $FBFE ; Cargamos en BC el puerto que vamos a mirar
in A,(C)   ; Leemos el puerto en el acumulador
bit 4, A ; Testeamos el bit 4 (en este caso 'T')
jr z, leidoT   ; Si está a 0 significa que se ha pulsado

leidoT:
ld (HL), 3   ; Cargo el valor 3 (Azul)

pop DE ; Devolvemos el valor original de DE
pop BC   ; Devolvemos el valor original de BC

ret

EJERCICIOS PARA PRACTICAR

1) Sumatorio de los elementos de un array de tamaño desconocido con delimitador de final (con valor 255) que se devuelve por el registro A.

Esta suma no puede ser mayor de 201; en caso de que lo sea, devolver la suma menor más cercana.

Entrada > en HL la variable

Salida > en A la suma

2) Comprobar si el primer y el último elemento de un array de tamaño desconocido con un delimitador de final (con valor 255) son iguales.

En caso de que lo sean, devolver por el registro A un número cuyo bit 4 sea 1 y, en caso de que no, que el bit 4 sea 0.

3) Combinar 2 arrays de tamaño 4 en uno de 8 de forma de que los elementos de ambos se vayan alternando.

Es decir, de la siguiente forma:

Arr1: 1a, 1b, 1c, 1d

Arr2: 2a, 2b, 2c, 2d

ArrR: 1a, 2a, 1b, 2b, 1c, 2c, 1d, 2d

4) Elimina los elementos de valor 3 del siguiente array de tamaño 12:

Array de ejemplo: [0, 2, 0, 3, 1, 0, 1, 3, 0, 3, 2, 1]

5) Pinta el siguiente array por pantalla de manera invertida (tiene el número necesario exacto de valores):

label_pantalla:

DEFS 32, $02, 32, $02, 32, $02, 32, $02, 32, $02, 32, $02, 32, $02, 32, $02, 32, $02, 32, $02, 32, $02, 32, $02
        DEFS 32, $01, 32, $01, 32, $01, 32, $01, 32, $01, 32, $01, 32, $01
        DEFS 32, $04, 32, $04, 32, $04
        DEFS 32, $03, 32, $03

6) Tic-Tac-Toe

Juego en el que se gestionen turnos, 2 jugadores (color rojo y azul), tablero y fin de partida.

EJEMPLOS Y AYUDAS

Multiplicar y Dividir

Sabiendo que 3*3 = 3+3+3 y que 6/3 = nº(3+3) = 2

Multiplicar

        ld C, 2
        ld B, 3
multiplicar:
        add A, C                ;A es el resultado final y cada iteración hacemos A = A + C
        djnz multiplicar        ;reduce B una vez y comprueba si es 0. Si no lo es, vuelve

Dividir 8 bits / 8 bits (divisibles entre ellos)

        ld C, 0                ;C es nuestro contador
dividir:
        inc C                        ;aumentamos
        sub B                        ;A = A - B
        jr nz, dividir         ;si no es cero, volvemos
        ld A, C                ;guardar el resultado en A

División 8 bits / 8 bits (con resto)

; D entre E
; Cociente en D, resto en A
xor A ;A = 0
ld B, 8 ;número de bits del divisor
modulo_bucle:

sla D
rla
cp E
jr c, resto
sub E
inc D
resto: djnz modulo_bucle

Potencias de 2

        ld B, 2                ;potencia de a*2^(b-1)
potencia:
        add A, A                ;a*2
        djnz potencia

Potencias de 2^(-1)

        ld B, 2                ;potencia de a/2^(b-1)
potencia_div:
        slr A                        ;a/2
        djnz potencia_div

Generar Aleatorio

Guardado en A a partir del registro R

random_number:
ld A, R
and %00001111 ; Entre 0 y 15
inc A ; 1 y 16
ret

Ejemplo de Cabecera

output "NombreArchivo.bin" ;Salida de fichero compilado usado en Sublime
DEVICE ZXSPECTRUM48 ;Indicador de modelo de Spectrum usado para VSCode
org $8000 ; Programa ubicado a partir de $8000 = 32768

inicio: di ;Deshabilitar interrupciones
ld sp,0 ;Establecer el puntero de pila en la parte alta de la memoria
jp buclePrincipal ;Saltar al bucle principal del programa para evitar corromper la memoria con la variable
; --------------------
; Variables a utilizar
; --------------------

buclePrincipal:

Ejemplo de Función

nombreDeLaFuncion:

;Guardamos los valores originales (solo) de los registros que vamos a utilizar a lo largo de la función

        push AF
        push BC
        push DE
        push HL
        push IX
        push IY

;Código de lo que haga la función

;Sacamos los valores guardados en la pila que hayamos usado a lo largo de la función en su registro correspondiente (sobreescribiendo su uso y carga de valores en la función)
        pop IY
        pop IX
        pop HL
        pop DE
        pop BC
        pop AF

;Volver a la llamada de la función en el bucle principal del programa (la línea de debajo del call)
ret

Ejemplo de Bucles

ld B,10 ;Bucle reduciendo valores automáticamente (djnz y B)

bucle1:

;código del bucle aquí

djnz bucle1 ;B == 0?

;----------------------------------

ld C,10 ;Bucle reduciendo valores de manera manual

bucle2:

;código del bucle aquí

inc C

ld A,C

cp 0

jr C, bucle2 ;C <= 0?

;----------------------------------

ld D,0 ;Bucle aumentando valores de manera manual

bucle3:

;código del bucle aquí

dec D

ld A,D

cp 10

jr nz, bucle3 ;D != 10?

;----------------------------------

ld E,0 ;Bucle infinito que para cuando se cumple una condición

bucle4:

;código del bucle aquí

inc E

cp 12

jr z, finbucle4 ;E == 12?

jr bucle4

finbucle4:

Dividir Número en Centenas, Decenas y Unidades

;Valor de entrada

valor:

db 231

;Llamada a la función
call divisionPartes

;Función

divisionPartes:
push AF
push BC
push IX
push IY

ld B,2 ; B es el número máximo de centenas
ld C,199 ; C es B*100 - 1
centenas:
ld IX,valor ; Cargo en IX la dirección de 'valor'
ld A,(IX) ; Cargo en A el valor de 'valor'
cp C   ; Comparo A (valor) con C
jr nc,guardar_centenas   ; Compruebo si A > C
ld A,B    ; Cargo en A el valor de B
cp 1 ; Comparo A (valor) con 1
jr z,guardar_centenas_vacio   ; Compruebo si A == 1
ld A,C ; Cargo en A el registro C
sub 100 ; Resto al acumulador (registro A) 100
ld C,A ; Cargo en C el registro A
dec B ; Reduzco B en 1
jp centenas ; Salto de vuelta a 'centenas'
guardar_centenas_vacio:
ld B, 0 ; Cargo el valor 0 en B
guardar_centenas:
ld IY,dividido ; Cargo la dirección del primer elemento de 'dividido' en IY
ld (IY),B ; Cargo el registro B en la dirección recogida en IY
restar100:
sub 100 ; Restamos 100 al registro A
ld (IX),A ; Cargamos el registro A en la dirección recogida en IX 'valor'
djnz restar100   ; Hacemos B - 1 y comprobamos si es 0, si no es 0 saltamos a restar100
inc IY ; Pasamos a la siguiente posición de 'dividido'

; Repetimos el mismo proceso anterior pero con las decenas
ld B,9 ; Cargamos en B el número máximo de centenas
decenas:
ld A,C
sub 1O ; Ahora restamos 10 al registro A, en vez de 100
ld C,A
ld A,(IX)
cp C
jr c,guardar_decenas
ld A,B
CP 1
jr z, guardar_decenas_vacio
ld A,C
sub 10
ld C,A
dec B
jp decenas
guardar_decenas_vacio:
ld B,0
guardar_decenas:
ld IY,dividido
ld (IY),B
restar10:
sub 10
ld (IX),A
djnz restar10
inc IY

; Guardamos las unidades directamente
unidades:
ld A,(IX)
ld (IY),A

pop IY
pop IX
pop BC
pop AF
ret

; Poner las variables de la función siempre al final, después del return para no corromper la memoria

dividido: ; Valores en centenas, decenas y unidades
db 0, 0, 0

Quitar Espacios de una Frase

;Valor de entrada

TextoOriginal: ; Utilizada para almacenar la frase original (9 elementos + 0 como marca de fin)
db 65, 32, 48, 67, 32, 66, 52, 32, 73, 0

;Llamada a la función
call QuitarEspaciosPila

QuitarEspaciosPila:

push AF
push BC

push DE

push HL

ld HL,TextoOriginal
ld B,9
bucleIntroPila:
ld (HL),D
inc HL
jr nz,NoEspacioPila
push DE
NoEspacioPila:
djnz bucleIntroPila
GuardarTexto:
ld HL,TextoVacio
ld B,9
bucleG:
pop DE
ld (HL),D
inc HL
djnz bucleG
MeterPilaOriginal:
ld HL,TextoVacio
ld B,9
bucleMP:
ld D,(HL)
inc HL
push DE
djnz bucleMP
SacarPilaSinEspacio:
ld HL,TextoVacio
ld B,9
bucleSP:
pop DE
ld (HL),D
inc HL
djnz bucleSP

pop HL

pop DE
pop BC
pop AF

ret

TextoVacio: ; Utilizada para almacenar una frase vacía (elementos + 0)

db 0, 0, 0, 0, 0, 0, 0, 0, 0, 0

Función de Pausa

;Código por el profesor Daniel León - UFV;Llamada a la función
call pausa

;Función de pausa
pausa:
push AF     ; Salva registros utilizados en la pila
push DE

ld B,1 ; pausa
paus0:
ld DE,10000 ; Inicializa DE a 10000 para ciclar hasta 0 en el bucle interno
paus1:
dec DE ; Decrementa DE. En la primera vuelta, DE valdrá 9999
ld A,D ; Para comprobar si DE es 0000, D tiene que ser 0...
or E ; ... y E también
jr nz, paus1   ; Si no lo es, sigue el bucle interno
djnz paus0   ; B=B-1 y cicla a bucle externo hasta que B sea 0

pop DE ; Recupera registros utilizados desde la pila
pop AF

ret   ; Retorna al punto de llamada

Pintar Borde de la Pantalla

;Llamada a la función
call pintarBordes

;Función

pintarBordes:

push AF

; Podremos cargar los colores de 0 a 7 de la siguiente forma:
;
; 0 = negro 2 = rojo 4 = verde 6 = amarillo
; 1 = azul 3 = morado 5 = cyan 7 = blanco
;
;

ld A,4

; Para pintar los bordes tomaremos su dirección de memoria y utilizaremos OUT
out (0xFE),A

pop AF

ret

Invertir Grupos de 6

;Lista a utilizar

datosCaja:

.db 9,10,12,4,2,9 ,13,12,10,3,3,7 ,12,10,12,20,10,3 ,14,12,10,19,11,2 ,3,16,10,8,7,4 ,14,12,10,19,11,2 ,13,12,10,3,3,7 ,255

;Llamada a la función
call pintarBordes

;Función
invierteEnGruposDe6:
push AF
push BC
push DE
push IX
push IY

LD IX,datosCaja
PorGrupo:
LD IY,grupo6
LD B, 6
bucleGuardarGrupo:
LD A,(IX)
cp 255
jr z,finalCadenaGuardada
LD (IY),A
INC IX
INC IY
djnz bucleGuardarGrupo
guardarGrupoPila:
LD IY,grupo6
LD DE,(IY+5)
PUSH DE
LD DE,(IY+4)
PUSH DE
LD DE,(IY+3)
PUSH DE
LD DE,(IY+2)
PUSH DE
LD DE,(IY+1)
PUSH DE
LD DE,(IY)
PUSH DE
jp PorGrupo
finalCadenaGuardada:
LD IX, datosCaja
inversionFinal:
LD A,(IX)
cp 255
jr z, finalinvertir
POP DE
LD (IX),D
jp inversionFinal
finalinvertir:

pop IY
pop IX
pop DE

pop BC
pop AF
ret

grupo6: ; Utilizada para almacenar los elementos de la pila al sacarlos
.db 0, 0, 0, 0, 0, 0

Cuadrado XYC

Pinta un cuadro de color A en las coordenadas X,Y (1..32, 1..24). Recibe coordenadas X,Y y color en B,C y A respectivamente.

Esta función determina la dirección con la fórmula Dirección = $5800+32*Y+X

;Código por el profesor Daniel León - UFV;Llamada a la función
call cuadroXYC

;Función

cuadroXYC:
push AF ; Salva registros usados
push DE
push HL

ld H,0 ; Empieza calculando Y*32
ld L,C ; Para multiplicar c (coord. Y) por 32, se usan sumas. Esto se puede hacer en un bucle también
add HL,HL ; ahora hl es 2*c
add HL,HL ; ahora hl es 4*c
add HL,HL ; ahora hl es 8*c
add HL,HL ; ahora hl 16*c
add HL,HL ; ahora hl 32*c

ld D,0
ld E,B ; b Contiene el valor de la coordenada X -> Se carga en DE

add HL,DE ; Ahora HL Contiene 32*y+X
ld DE,$5800 ; Se carga en DE la dirección base de la zona de atributos (colores)
add HL,DE ; Ahora HL contiene $5800 + 32*Y + X, el valor buscado,

sla A ; Ajuste de color para paper desplazando los bits a la zona de paper y bright
sla A ; mediante tres desplazamientos a la izquierda
sla A ; Esta secuencia es lo mismo que multiplicar por 8

ld (HL),A ; Transfiere a memoria de video apuntada por HL el valor del color sobre el PAPER y el bit de brillo

pop HL ; Recupera registros desde la pila
pop DE
pop AF

ret ; Retorno de la función

Invertir Pila

;Llamada a la función
call invertirPila

;Función

invertirPila:
push BC
push DE
push HL
; Cargamos los 4 elementos de la pila para poder darle la vuelta a una pila no vacía
; En caso de querer darle la vuelta a cualquier número de elementos eliminar el código entre los [] que es el que cargamos en la pila para comprobar la funcionalidad:
;
;[
ld DE,1212
push DE
ld DE,1213
push DE
ld DE,1214
push DE
ld DE,1215
push DE
;]
SacarPila:
ld HL,mipila
ld B,4
bucleS:
pop DE
ld (HL),D
inc HL
ld (HL),E
inc HL
djnz bucleS

MeterPila:
ld HL,mipila
ld B,4
bucleM:
ld D,(HL)
inc HL
ld E,(HL)
inc HL
push DE
djnz bucleM

; Sacamos los valores de la pila para este caso de la pila
;
;[
pop DE
pop DE
pop DE
pop DE
;]

pop HL
pop DE
pop BC
ret
; Poner las variables de la función siempre al final

mipila: ; Utilizada para almacenar los elementos de la pila al sacarlos
.dw 00, 00, 00, 00

PROFUNDIZAR

Guía de z80 por Matt Heffernan - Lista de Youtube

z80 game development por James Malcolm - Página de Inicio

z80 Heaven - Wiki

z80 Zilog - User Manual

Multiplatform z80 Assembly Programming por ChibiAkumas - Página de Inicio

Zilog Z80A Technical Information por WorldOfSpectrum - Página Web

Sprites en ZX Spectrum - Página Web

Última actualización: 09 / 2022
